Apa itu The Dude
The Dude adalah aplikasi buatan Mikrotik yang berfungsi untuk monitoring jaringan komputer yang ada dengan mudah. Cara kerja The Dude dengan melakukan scanning otomatis kesemua perangkat yang terhubung dengan subnet/jaringan tertentu. Hasil scanning berupa gambar peta konfigurasi jaringan yang muncul secara otomatis. Dalam peta tersebut dapat dilihat apakah jaringan sedang up atau down.Selain itu The Dude dapat menampilkan transfer rate antar jaringan, jadi kita dapat memantau traffic yang berjalan di jaringan kita secara realtime. Yang lebih istimewa lagi The Dude dapat digunakan utnuk perangkat selain mikrotik dengan scanning secara otomatis dijaringan.
langsung saja, sekarang coba Cara memantau dan monitoring jaringan Mikrotik menggunakan The Dude.
Cara Install
1. Download Aplikasi nya disini
2. Install aplikasi The Dude.
3. Buka aplikasi The Dude, muncul tampilan seperti ini:
Contoh peta jaringan yang ada di The Dude
4. Untuk menggunakanya ada 2 cara :
- Memasukan data perangkat secara manual
- Menscan semua perangkat di jaringan. Kemudian data dan peta jaringan akan muncul secara otomatis.
5. Klik menu Discover --> Masukkan alamat subnet jaringan --> klik Discover
6. Tunggu sebentar, otomatis akan bermunculan gambar yang didapat dari scanning perangkat dijaringan sehingga membentuk sebuah peta:
7. Dari gambar tersebut dapat diketahui kondisi masing-masing perangkat, dapat juga diketahui transfer rate antar perangkat(router). Untuk melihat secara detail perangkat hasil scanning, di klik 2x.
8. Status peralatan apakah jaringan nya up, down, atau ada service yang timed out dapat dilihat seperti gambar berikut :
Keterangan Warna :
- Warna hijau = Jaringan dan peralatan ok (up)
- Warna merah = Ada gangguan jaringan atau peralatan (down)
- Warna orange = Ada service yang timed out, atau dalam interval tertentu terjadi sesekali timed out.
9. Selain itu pada tiap peralatan juga terdapat tools yang bisa kita gunakan untuk menganalisa status nya, seperti gambar berikut ini :
10. Selain dapat menscan perangkat secara
otomatis, kita juga dapat menambahkan perangkat ke peta jaringan secara
manual. Klik tombol + Device.
Masukkan IP Address perangkat, Masukkan Username & Password (jika ada) --> Next
Klik Discovery. The Dude akan menscan service yang berjalan pada device tersebut secara otomatis --> Finish

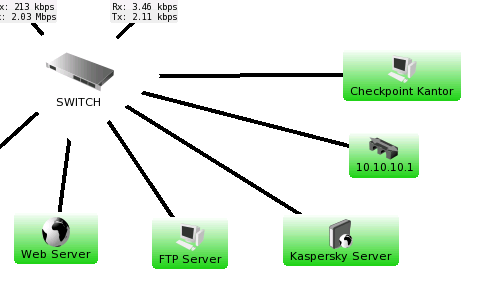

Kita juga bisa menghubungkan perangkat baru ini dengan menambahkan link. Klik tombol + Link.
Drag icon antar perangkat yang mau dihubungkan. Pilih Mastering type : Simple. Hasilnya akan seperti ini :
Semoga Bermanfaat...
